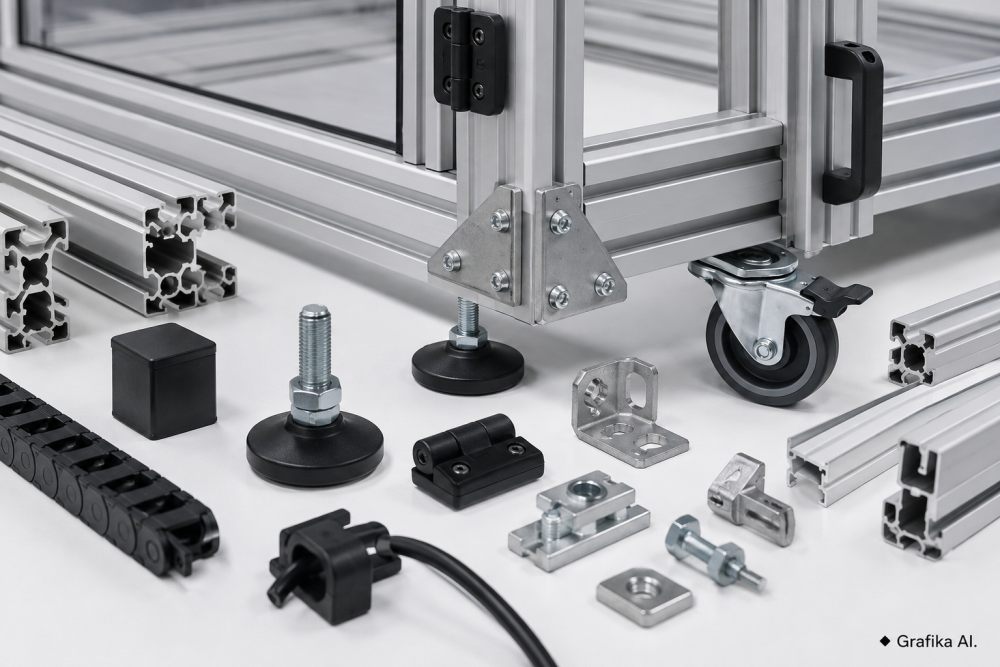

Stanowisko z profili aluminiowych może być policzone co do milimetra, a mimo to po uruchomieniu irytować operatora każdego dnia. Najczęściej problem nie leży wtedy w samym profilu, lecz w detalach: źle dobranych stopkach, zbyt słabym zawiasie, uchwycie zamontowanym kilka centymetrów za daleko albo nakrętce, której nie da się później przesunąć bez rozbierania połowy konstrukcji. Akcesoria do profili konstrukcyjnych są tanie w porównaniu z ramą stanowiska, ale to one przesądzają, czy konstrukcja jest wygodna w regulacji, stabilna, bezpieczna i łatwa do przebudowy.
W praktyce najlepiej traktować je nie jako dodatki kupowane na końcu, lecz jako część projektu. Szczególnie że różnica między stanowiskiem „działającym” a dobrze zaprojektowanym często sprowadza się do kilku elementów kosztujących po kilka lub kilkadziesiąt złotych.
Stopki, kółka i elementy poziomujące: od nich zależy, czy stanowisko stoi tam, gdzie powinno
Pierwsza grupa drobnych elementów ujawnia swoje znaczenie dopiero po ustawieniu gotowej konstrukcji na hali. Posadzka przemysłowa rzadko jest idealnie równa, a różnica wysokości rzędu kilku milimetrów wystarczy, aby rama zaczęła się kołysać albo żeby blat roboczy stracił poziom.
Dlatego przy stanowiskach stacjonarnych stopki regulowane są zwykle lepszym wyborem niż sztywne zakończenia profilu. Typowy zakres regulacji zależy od modelu i długości trzpienia, ale w praktyce spotyka się regulację od kilkunastu do kilkudziesięciu milimetrów. Trzpień najczęściej ma gwint M8, M10, M12 lub M16. Im cięższa konstrukcja, tym mniej sensowne jest oszczędzanie na średnicy gwintu i powierzchni stopy.
Przy doborze stopki trzeba sprawdzić trzy rzeczy:
-
obciążenie przypadające na jedną podporę, nie tylko masę całego stanowiska,
-
średnicę podstawy – mała stopka mocniej obciąża punktowo posadzkę,
-
sposób mocowania do profilu, np. przez płytkę, gwintowany otwór centralny albo specjalny element bazowy.
Jeżeli stanowisko ma być regularnie przemieszczane, potrzebne są koła przemysłowe, najlepiej z hamulcem. Tu często popełnia się prosty błąd: dobiera się nośność czterech kół dokładnie do masy konstrukcji. Bezpieczniej liczyć tak, jakby obciążenie przejmowały tylko trzy koła. Na nierównej podłodze czwarte nie zawsze jest równomiernie dociążone.
Przykład: stanowisko wraz z wyposażeniem waży 240 kg. Teoretycznie cztery koła po 60 kg wystarczyłyby na styk. Rozsądniej przyjąć minimum około 80 kg na koło, a przy obciążeniach dynamicznych, progach lub nierównej hali zostawić dodatkowy zapas.
Do stanowisk, które czasem trzeba przesunąć, ale podczas pracy muszą stać sztywno, dobrze sprawdzają się zestawy koło + stopka poziomująca. Konstrukcję można wtedy przetoczyć, a po ustawieniu oprzeć na stopach. Wadą jest wyższy koszt i konieczność pozostawienia miejsca przy dolnej części ramy.
Najgorszy wariant to dobór mobilności „na wszelki wypadek”. Jeśli stanowisko przez 99% czasu stoi w jednym miejscu, cztery kółka potrafią tylko zwiększyć wysokość konstrukcji, pogorszyć sztywność i wprowadzić niepotrzebny luz.
Łączniki, nakrętki i zawiasy: małe części, które decydują o późniejszej przebudowie
Drugim obszarem są połączenia. Profil można przeciąć idealnie, ale jeśli konstrukcja została skręcona w sposób utrudniający późniejszą regulację, każda zmiana będzie oznaczała demontaż.
Duże znaczenie ma już sam wybór nakrętek rowkowych. Najprostsze modele wsuwane od czoła profilu są tanie i dobrze trzymają, ale trzeba je umieścić w rowku przed zamknięciem konstrukcji. Gdy po kilku miesiącach trzeba dodać uchwyt czujnika albo półkę, często okazuje się, że dojście do końca profilu jest zablokowane.
W takich miejscach praktyczniejsze są nakrętki młoteczkowe, wpuszczane lub obracane w rowku, które można zamontować od frontu. Są szczególnie przydatne przy:
-
uchwytach monitorów i paneli HMI,
-
prowadnicach przewodów,
-
czujnikach,
-
półkach,
-
ogranicznikach,
-
elementach osłon.
Nie oznacza to, że należy stosować je wszędzie. W połączeniach głównych, gdzie liczy się maksymalna sztywność i przewidywalność mocowania, odpowiednio dobrane nakrętki systemowe i klasyczne łączniki bywają pewniejszym wyborem.
Podobnie jest z kątownikami i łącznikami profili. Kątownik zewnętrzny ma jedną ogromną zaletę: pozwala łatwo skontrolować i poprawić połączenie. Minusy również są konkretne – zajmuje miejsce, wystaje poza obrys i może przeszkadzać przy montażu paneli, osłon albo prowadnic.
Łączniki ukryte dają czystszą konstrukcję, lecz wymagają dokładniejszej obróbki i zwykle utrudniają późniejszą zmianę geometrii. Dlatego w ramie maszyny estetyka połączenia może mieć znaczenie, natomiast na stanowisku często przebudowywanym ważniejsza jest łatwa regulacja.
Osobnej uwagi wymagają zawiasy. Przy lekkiej osłonie z poliwęglanu niewielki zawias może działać poprawnie latami. Przy ciężkich drzwiach z wypełnieniem i dodatkowym osprzętem ten sam element szybko zaczyna łapać luz. Nie powinno się dobierać zawiasu wyłącznie do wymiarów skrzydła. Liczą się masa, odległość środka ciężkości od osi zawiasu oraz częstotliwość otwierania.
Jeśli drzwi mają pracować kilkaset razy podczas jednej zmiany, lepiej od razu zastosować element przeznaczony do intensywnej pracy niż później korygować opadające skrzydło.
Uchwyty, zaślepki, prowadzenie przewodów i ograniczniki: właśnie tutaj stanowisko zaczyna być wygodne
Najbardziej niedoceniane są elementy, które nie wpływają bezpośrednio na nośność ramy. To jednak właśnie one decydują o tym, czy operator musi obchodzić konstrukcję dookoła, czy przewód zwisa w przejściu i czy po miesiącu użytkowania narożniki profili są nadal bezpieczne.
Uchwyt powinien być montowany tam, gdzie naturalnie znajduje się dłoń użytkownika, a nie tam, gdzie akurat pozostał wolny fragment profilu. Przy drzwiach i klapach trzeba dodatkowo sprawdzić, czy podczas otwierania palce nie trafiają pomiędzy ruchomy element a ramę. Kilkucentymetrowa zmiana położenia uchwytu potrafi całkowicie zmienić ergonomię obsługi.
Podobnie jest z ogranicznikami otwarcia i odbojnikami. Brak prostego odboju za kilkanaście czy kilkadziesiąt złotych może skończyć się tym, że drzwi uderzają w czujnik, lampę sygnalizacyjną albo sąsiednią konstrukcję. Gumowy lub elastomerowy element dodatkowo wycisza uderzenie i ogranicza przenoszenie drgań.
Nie należy też ignorować zaślepek profili. Ich zadaniem nie jest wyłącznie poprawa wyglądu. Zamknięty koniec profilu ogranicza ryzyko zahaczenia odzieżą, kontaktu z ostrą krawędzią po cięciu oraz gromadzenia się zabrudzeń wewnątrz przekroju. W stanowiskach produkcyjnych, które są często czyszczone, ten drobiazg szybko przestaje być kosmetyką.
Kolejny temat to prowadzenie przewodów. Kabel do przycisku, skanera, czujnika albo lampy powinien mieć określoną trasę już podczas budowy ramy. Uchwyty kablowe, kanały, klipsy i obejmy pozwalają prowadzić instalację przy profilu bez prowizorycznych opasek zaciskowych w przypadkowych miejscach.
Opaska kablowa jest dobra przy montażu tymczasowym. Przy stanowisku eksploatowanym przez lata często okazuje się niewygodna: każda zmiana przewodu oznacza jej przecięcie, a źle odcięta końcówka potrafi zostawić ostrą krawędź. Przy częstych modyfikacjach praktyczniejsze są uchwyty wielokrotnego użytku albo kanały otwierane.
Przed zakupem dobrze zestawić wszystkie akcesoria w jednym systemie profilowym, ponieważ podobnie wyglądające elementy nie zawsze są zamienne. Różnić się mogą szerokością rowka, średnicą gwintu, rozstawem otworów, sposobem blokowania nakrętki czy dopuszczalnym obciążeniem. Dodatkowe informacje i przykłady elementów można znaleźć na: https://sklep.andrzejewski.pl.
Praktyczna kolejność jest prosta: najpierw wybiera się elementy odpowiedzialne za bezpieczeństwo i nośność, później regulację oraz mobilność, a dopiero na końcu dodatki poprawiające ergonomię. Odwrotne podejście prowadzi do sytuacji, w której konstrukcja ma estetyczne zaślepki i uchwyty, ale trzeba ją rozebrać, żeby przesunąć jeden czujnik.
FAQ: najczęstsze pytania o akcesoria do profili konstrukcyjnych
Czy akcesoria jednego producenta pasują do profili innej marki?
Nie zawsze. Najpierw trzeba porównać serię profilu, szerokość rowka, geometrię kanału, gwinty oraz rozstaw mocowań. Sam wymiar zewnętrzny profilu, np. 40 × 40 mm, nie gwarantuje zgodności wszystkich akcesoriów.
Czy do każdego stanowiska warto montować kółka?
Nie. Jeśli rama ma stać na jednym miejscu i przenosi większe obciążenia, stopki regulowane dają zwykle większą stabilność. Kółka mają sens wtedy, gdy mobilność faktycznie jest elementem procesu.
Które nakrętki są najwygodniejsze przy późniejszej modernizacji?
Te, które można wprowadzić do rowka od strony czołowej powierzchni profilu, bez dostępu do jego końca. Przy stanowiskach często przebudowywanych znacząco skraca to czas montażu dodatkowych uchwytów, czujników i osłon.
Czy plastikowe zaślepki są potrzebne, jeśli profil stoi z dala od operatora?
Przy całkowicie zamkniętej części konstrukcji ich znaczenie jest mniejsze. Na odsłoniętych zakończeniach nadal ograniczają kontakt z krawędzią po cięciu i przedostawanie się zabrudzeń do środka profilu.
Co najczęściej psuje się lub luzuje w akcesoriach?
Najwięcej problemów pojawia się w elementach ruchomych i często regulowanych: zawiasach, kółkach, blokadach, ramionach oraz uchwytach. Drugim typowym problemem są poluzowane połączenia śrubowe w konstrukcjach narażonych na drgania.
Od czego zacząć dobór akcesoriów?
Od listy elementów, które wpływają na stabilność, bezpieczeństwo i możliwość serwisowania. Najpierw trzeba ustalić sposób podparcia konstrukcji, typ połączeń oraz dostęp do nakrętek rowkowych. Dopiero później dobierać uchwyty, zaślepki i dodatki porządkujące instalację. Najdroższym błędem nie jest zakup niewłaściwej zaślepki, lecz zbudowanie ramy, której nie da się później łatwo wypoziomować, przesunąć albo doposażyć bez demontażu.
